MiBee NVR GB/T 28181 指南

本指南介绍 MiBee NVR 的 GB/T 28181（中国视频监控国家标准）集成：SIP 平台配置、设备接入、音频、语音对讲、订阅推送、PTZ、设备录像回放和故障排除。

什么是 GB/T 28181？

GB/T 28181 是中国视频监控网络系统的国家标准，定义了 IP 摄像机、NVR 和平台通过 SIP 和 RTP/PS 通信的方式。MiBee NVR 实现平台角色（UAS — 应答方），这意味着：

设备通过 SIP（UDP 端口 5060，默认）REGISTER 到 NVR
设备发送 Keepalive 心跳维持在线状态
NVR INVITE 通道拉取 RTP/PS 媒体流（拉流模式）
NVR 将 MPEG-PS 解复用为 H.264/H.265 NALU 与音频帧（G.711/AAC），进入标准录像/直播管线

兼容矩阵：GB/T 28181-2007/2011/2016/2022（见 internal/gb28181/doc.go）。支持的摄像机品牌包括海康威视、大华、宇视和其它 GB28181 兼容制造商。

快速开始

步骤 1：启用 GB28181 服务器

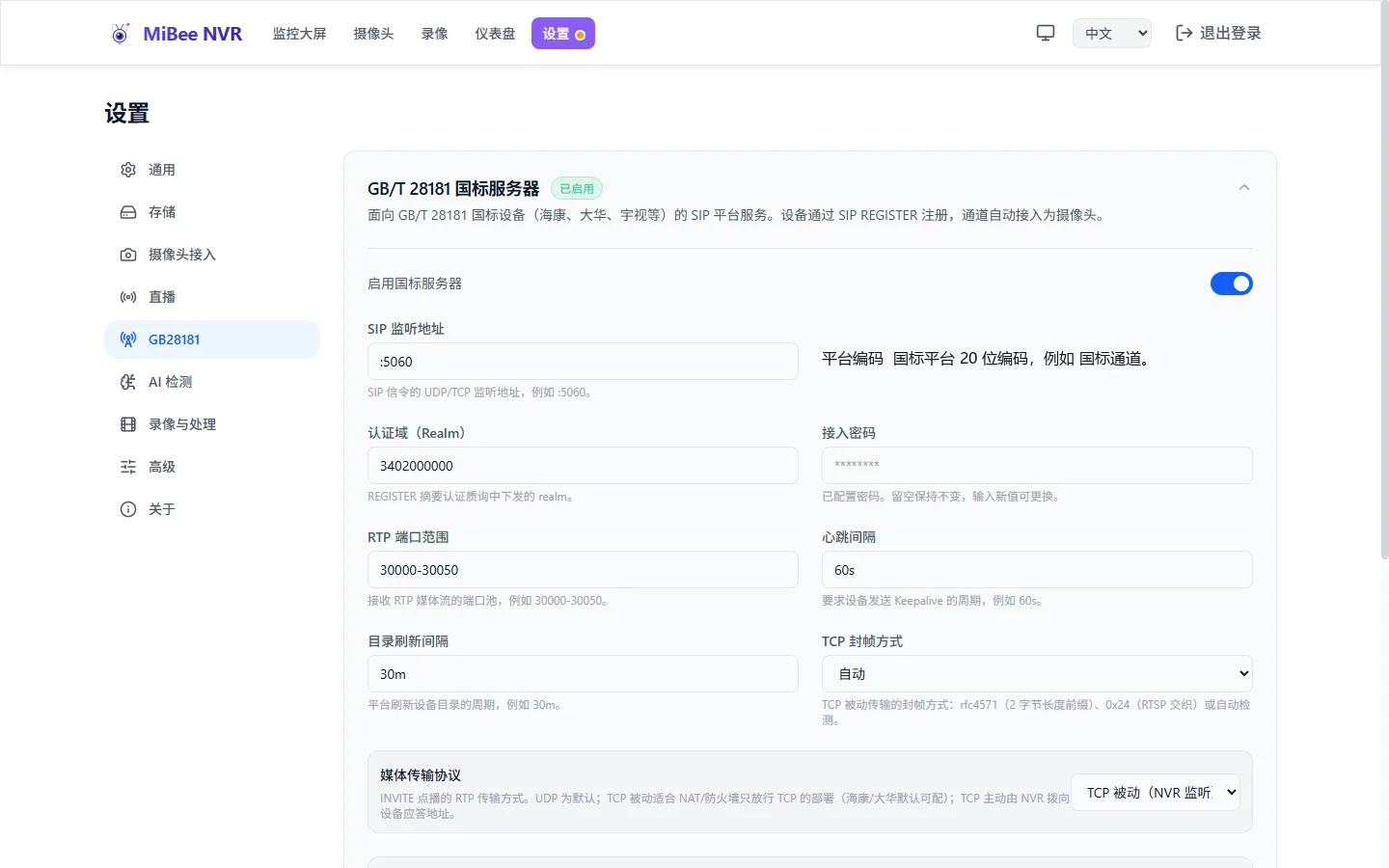

推荐：Web 设置页。打开 NVR Web UI → 设置 → GB28181，打开启用开关并填写参数后保存（密码为只写字段，留空保存表示保持不变）。

GB28181 设置页

等价的 YAML 配置（mibee-nvr.yaml）：

gb28181:
  enabled: true
  sip_listen: ":5060"
  server_id: "34020000002000000001"
  realm: "3402000000"
  password: "yourpassword"
  port_range: "30000-30050"
  heartbeat_interval: "60s"
  catalog_interval: "30m"
  media_transport: "tcp-passive"  # udp | tcp-passive | tcp-active（默认 tcp-passive，见下）
  subscribe_catalog: true       # 通道变更实时推送
  subscribe_alarm: true         # 报警订阅
  subscribe_mobile_position: false
  subscribe_expires: "3600s"
  allowed_device_ids: []        # 空 = 允许所有设备注册（启动时会打印 WARN 提示;生产建议显式列出）

关键参数：

server_id：NVR 的 20 位 GB/T 28181 平台编号（设备端需完全一致）
realm：SIP 摘要认证域（通常为 10 位区域码）
password：SIP 摘要认证密码。留空 = 不鉴权（任何能访问 5060 端口的设备都可注册，见"安全考虑"）
media_transport：RTP 媒体传输 —— tcp-passive（默认，NVR 监听、设备连接，海康/大华 NAT 默认）、udp、tcp-active（NVR 拨向设备应答地址）。默认使用 TCP 的原因（#460）：实测 UDP 媒体在真实 GB 相机上丢帧率约 16%（IDR 突发包触发网卡/软中断路径丢包，每次丢帧打断 P 帧参考链，表现为花屏/马赛克直到下个 IDR）；同一网络 TCP 丢帧 <1%。个别不支持 TCP 媒体的老设备可改回 udp。

步骤 2：配置摄像机

在 GB28181 摄像机（海康、大华等）上配置 SIP 平台接入：

海康威视（Web UI）：网络 → 高级平台接入 —— 服务器地址填 NVR IP、服务器端口 5060、设备 ID 填 20 位国标码、密码与 NVR 一致、启用平台接入。

大华（Web UI）：网络 → TCP/IP → 28181 —— 服务器 IP/端口/设备 ID/设备域（realm）/密码与 NVR 一致、启用 28181。

设备应在几秒内 REGISTER 成功。

步骤 3：自动入册（零手动配置）

无需手动添加相机。 设备注册成功后 NVR 自动完成：

记入设备列表并跟踪在线状态（心跳超时判离线）
自动查询目录（Catalog），发现全部真实视频通道（组织节点自动跳过）
每个通道自动创建一台相机（gb-<通道ID>），与 ONVIF/RTSP 相机并列出现在相机列表
自动 INVITE 拉流开始录像
自动补全厂商/型号（DeviceInfo），订阅目录变更与报警推送

需要手动绑定特殊通道时，也可以用 YAML 或 Web 表单显式创建：

cameras:
  - id: "hikvision-front-door"
    name: "海康前门"
    protocol: "gb28181"
    gb28181:
      device_id: "34020000001320000001"
      channel_id: "34020000001320000001"
    recording_enabled: true
    enabled: true

步骤 4：开启音频（按相机）

音频默认关闭。在相机编辑页打开音频开关（或 API PUT /api/cameras/{id} {"audio_enabled": true}）后，PS 流中的音频轨（G.711 A-law/μ-law、AAC）会写入 MP4 音轨并进入直播音频。

功能总览

能力	状态	说明
REGISTER + Digest 鉴权 / 白名单	✅	401 挑战、周期重注册、注销、IP 变化自动重建会话
自动入册	✅	注册 → 目录 → 通道建卡 → 自动拉流，零手动配置
实时点播（INVITE）	✅	UDP / TCP 被动 / TCP 主动（0x24、rfc4571、auto 组帧）
录像	✅	H.264/H.265，30s 分片、IDR 对齐、滚动合并
直播	✅	经 StreamHub 进 HLS/WebRTC/FLV/WS 全部协议
音频	✅	G.711 A-law/μ-law + AAC → MP4 音轨 + 直播音频；无 PSM 流自动兜底
语音对讲	✅	浏览器麦克风 → 设备扬声器（LiveView 一键对讲）
设备录像检索/回放	✅	RecordInfo + 回放取流进录像库（Recordings 页）+ 倍速/拖动
PTZ + 预置位	✅	方向/变倍/预置位/巡航（FICommand）
目录订阅	✅	通道变更实时 NOTIFY，替代纯轮询
报警订阅	✅	→ 事件总线/SSE/REST 环形缓存
移动位置订阅	✅	车载/布控球场景，REST 查询轨迹
时钟同步	✅	设备发 Query，平台应答标准时间
设备信息/状态自动化	✅	厂商/型号自动补全，keepalive 不丢元数据
多级级联（下级角色）	✅	向上级平台注册、聚合目录、INVITE 转发（见"级联上联"）
GB35114 国密	⏸	按需评估（见 #341）

配置参考

服务器配置

参数	类型	默认值	描述
`enabled`	bool	`false`	启用 GB28181 服务器
`sip_listen`	string	`":5060"`	SIP UDP 监听地址
`server_id`	string	(必填)	平台 20 位国标编号
`realm`	string	(必填)	SIP 摘要认证域
`password`	string	(建议设置)	SIP 摘要认证密码；留空 = 不鉴权
`port_range`	string	`"30000-30050"`	RTP 媒体端口池（`"start-end"`）
`heartbeat_interval`	string	`"60s"`	期望的设备心跳间隔
`catalog_interval`	string	`"30m"`	目录轮询间隔（订阅开启时仅作兜底）
`media_transport`	string	`"tcp-passive"`	媒体传输：`tcp-passive` / `udp` / `tcp-active`（默认 TCP 的原因见上文，#460）
`sip_transport`	string	`"udp"`	信令传输：`udp`（可叠加 `tcp` 监听）
`tcp_framing`	string	`"auto"`	TCP 组帧：`"rfc4571"`、`"0x24"`、`"auto"`
`subscribe_catalog`	bool	`true`	目录订阅（通道变更实时推送）
`subscribe_alarm`	bool	`true`	报警订阅
`subscribe_mobile_position`	bool	`false`	移动位置订阅（静止相机无需开启）
`subscribe_expires`	string	`"3600s"`	订阅有效期（80% 时自动续订）
`allowed_device_ids`	`[]string`	`[]`	注册白名单（空 = 允许所有）
`allow_same_ip_enroll`	bool	`false`	允许同 IP 双协议并存：即使已有相机从该设备 IP 取流（或 ONVIF 序列号匹配），GB28181 通道仍自动建条目。适用于刻意让 ONVIF + GB28181 并存的场景，#596
`sub_channel_probe`	string	`"auto"`	子通道探测模式：`auto`（仅探测厂商为海康/大华的设备）/ `on`（探测所有设备）/ `off`（关闭），#560
`sub_channel_probe_offset`	int	`1`	子通道候选码 = 主通道码 + 该偏移（海康惯例 +1；0 = 禁用探测），范围 0–99
`alarm_linkage`	object	`{enabled: false}`	报警联动流（#355）：`{enabled, duration}`——收到报警通知时，对未在推流的报警通道发起 INVITE，保持 `duration`（默认 `"60s"`）后 BYE；该通道对应的相机要求录像时则保持不断开
`security35114`	object	`{enabled: false}`	GB35114 国密安全（SM2/SM3 证书体系）——见下文 GB35114 安全增强；仅在 `-tags gb35114` 构建的二进制中生效，默认构建启用时仅告警

tcp_mode（bool）是 media_transport 的旧别名，保留仅为 YAML 兼容，已不再影响默认值（v0.12.0 起默认即 tcp-passive，#460）；需要 UDP 请显式设置 media_transport: "udp"。

GB35114 安全增强

gb28181.security35114 节（#714/#707，GB35114 A 级）启用国密证书体系：REGISTER 双向认证 + keyed-SM3 Note 完整性。仅在 -tags gb35114 构建的二进制中生效；默认构建下启用该节只记录一条警告。Digest 认证（password）设备与国密路径并存、互不干扰。

参数	类型	默认值	描述
`enabled`	bool	`false`	启用 GB35114 REGISTER 认证器
`platform_cert`	string	(必填)	平台 SM2 签名证书路径（双向挑战时用它签名）
`platform_key`	string	(必填)	平台 SM2 私钥路径
`device_certs_dir`	string	空	预置设备证书目录，每设备一个 `<deviceID>.pem` 文件。可选——设备也可通过 Capability cnonce 上报证书（信任首用）；预置是更严格的策略

试点证书签发（无 CA 的实验/小型部署）：-tags gb35114 构建附带一条签发命令——

mibee-nvr gen-gb35114-certs --platform-id <20位平台ID>   --device-id <20位设备ID>[,<20位设备ID>...] --out-dir gb35114-certs

自签 SM2 平台身份 + 由平台签发的设备身份（PKCS#8 私钥 0600 + GM/T 0015-2012 证书），输出布局即上表三个路径参数的取值形态（devices/<deviceID>.pem），把设备证书与私钥分发到对应设备即可。签发材料经完整的 Challenge/VerifyRegister/VerifyOK 握手回归验证（两侧 VKEK 一致）。生产部署请改用真实 CA（CFCA 等）签发。

相机配置

参数	类型	描述
`protocol`	string	必须为 `"gb28181"`
`gb28181.device_id`	string	设备 20 位国标编码
`gb28181.channel_id`	string	通道 20 位国标编码
`audio_enabled`	bool	音频开关（默认 false，开启后录 MP4 音轨 + 直播音频）
`gb28181.sub_channel_id`	string	探测到的子码流通道编码（自动回填，fill-once；清空后重启可重新探测）。有值时 `?quality=sub` 与子流转发可用，#560

子码流（子通道探测，#560）

GB 设备的子码流通常不在目录里——海康系设备按通道编码偏移（主码流码 +1）隐式存在。NVR 在设备入册并稳定取流后，按厂商惯例对每个已绑定相机的主通道做一次子通道探测（一次额外 INVITE，进程生命周期内最多一次）：

成功（子通道有媒体流）：探测码自动落 gb28181.sub_channel_id（fill-once），/api/cameras/{id}/protocols 如实回报 sub_stream.available=true，?quality=sub（WS/FLV/HLS/WHEP 宫格与级联子流转发）即可用
失败（404/超时/486）：静默放弃，相机保持无子流的降级路径，零错误状态
偏移量可配（sub_channel_probe_offset，默认 1）；auto 模式只对 DeviceInfo 厂商为海康（Hikvision/海康）/大华（Dahua/大华）的设备探测，自研设备零打扰
已回填的 sub_channel_id 不会被覆盖；清空该字段并重启 NVR 可重新触发探测
目录里已存在的兄弟通道码（如多通道 NVR 的 02/03）绝不会被当作子码流复用

音频

编解码：G.711 A-law / μ-law（8kHz）、AAC（ADTS 封装自动转 ASC）
开关：按相机 audio_enabled，关闭时丢弃解复用出的音频帧
无 PSM 流兜底：部分固件把音频复用进 PS 流但不发 PSM（或 PSM 不声明音频）。NVR 按优先级判定编解码：PSM 声明 → INVITE 应答 SDP a=rtpmap → 字节启发式（ADTS 同步字 → AAC；μ/A-law 按静音簇投票，4KB 内静音样本 μ-law 聚 0xFF/0x7F、A-law 聚 0x55/0xD5）。判定时记 INFO 日志 codec inferred
无 PTS 音频：按样本数推进时间线，兼容省略音频 PTS 的固件
设备端接入要求（推荐做法）：音频复用进同一路 PS/RTP 流（同端口同 SSRC），PSM 声明音频（stream_type 0x90=μ-law / 0x91=A-law / 0x0F=AAC，stream_id 0xC0-0xDF），G.711 发 8kHz 单声道裸字节

语音对讲

LiveView 页国标相机有对讲按钮：浏览器麦克风 → AudioWorklet 降采样到 8kHz → A-law 编码 → WebSocket 上行 → NVR 发起 audio-only INVITE（m=audio ... RTP/AVP 8，a=sendrecv）→ 设备接收地址收 RTP。半双工：直播音频与对讲下行并存。

API：GET /api/cameras/{id}/gb28181/talk（WebSocket，二进制帧 = A-law 字节）、GET /api/cameras/{id}/gb28181/talk/status。

级联上联（下级角色）

NVR 可作为下级平台向上级 GB/T 28181 平台上联：本机相机聚合为国标目录上报，上级 INVITE 任意通道时以 RTP/PS 转发媒体（纯封装不转码）。上级无需特殊支持——任何标准平台（包括另一台 MiBee NVR 的平台角色）即可对接。

gb28181_cascade:
  enabled: true
  server_domain: "34020000002000000001"   # 上级平台 20 位编号
  server_addr: "192.168.1.10:5060"       # 上级 SIP 地址
  local_device_id: "34020000001320000099" # 本 NVR 作为下级设备的编号
  realm: "3402000000"
  password: "..."                          # encrypt-config 加密
  sip_listen: ":5061"                      # 级联信令端口（与平台角色 5060 并存）
  heartbeat_interval: "60s"
  register_expires: 3600
  hub_activation_timeout: "10s"           # 多级级联：上级点播未在录 GB 子相机的按需激活限时（#451）

行为要点：

通道编号按相机首次入目录顺序分配（<编号前10位>132+7位序号），持久化防重启变号——上级的绑定始终有效
REGISTER + Digest、Expires 80% 续注、Keepalive；上级重启（keepalive 403）立即重注册
目录应答聚合全部非 MJPEG 相机；H.264/H.265 由首帧 NAL 嗅探决定 PSM 类型
上级 INVITE → 200 OK(sendonly) → 从 StreamHub 取流 → PS 复用 → RTP 推送；BYE/错误清理
目录收敛（cameras[].cascade_enabled: false）：该相机从聚合目录隐藏、对其通道的 INVITE 返回 404，但通道编码分配保留——重新开启即恢复原编码，上级绑定不漂移
级联上报子码流（cameras[].cascade_sub_stream: true）：INVITE 转发改走相机按需拉取的子码流——低分辨率档让上级预览不再吃满上行带宽；相机无子码流或拉取失败自动回退主流，无子码流的相机不受影响
多级级联按需激活（gb28181_cascade.hub_activation_timeout，#451）：上级点播一个当前未在录的 GB 子设备通道时，中间级先向该子设备发起本地 INVITE（限时默认 10s），拿到流再转发——超时回 500 不建立无媒体对话，BYE 后按空闲回收本地拉流；已激活引用随会话释放。非 GB 相机不走此路径
多上级上联（gb28181_cascade.upstreams，#370）：单上级表单之外可配置任意数量的额外上级——每条独立运行自己的 REGISTER/Keepalive 会话（共享 SIP 监听端口），独立在线状态；字段留空回退单上级表单值
v1 限制：仅视频（hub 音频暂不区分 G.711 A/μ 律）；不推送目录变更 NOTIFY（上级轮询兜底）

多上级配置示例：

gb28181_cascade:
  enabled: true
  server_domain: "34020000002000000001"   # 首个上级（单上级表单仍是第一个 upstream）
  server_addr: "192.168.1.10:5060"
  local_device_id: "34020000001320000099"
  realm: "3402000000"
  password: "..."
  upstreams:                               # 额外上级（#370）
    - server_domain: "34020000002000000002"
      server_addr: "192.168.1.11:5060"
      local_device_id: "34020000001320000098"  # 该平台分配给本机的编号（可各不相同）
      realm: "3402000000"
      password: "..."
      heartbeat_interval: "60s"            # 可选：覆盖该上级的保活节奏
      register_expires: 3600               # 可选：覆盖该上级的 REGISTER 有效期

订阅与事件

目录订阅：设备通道变更通过 NOTIFY 实时推送（合并进通道表并自动建卡）
报警订阅：GET /api/gb28181/devices/{id}/alarms 查询环形缓存（最近 200 条），同时进事件总线（SSE gb28181.alarm）
移动位置订阅：GET /api/gb28181/devices/{id}/positions 查询位置轨迹
三个开关与有效期见设置页 / 上表；到期前 80% 自动续订

设备录像检索与回放

Recordings 页可按国标通道检索设备侧存储的录像（RecordInfo）并取回：取回片段经正常录像管线落盘（分段、记录行），在 Recordings 页直接播放，支持倍速/拖动（INFO 控制）。

API：

GET /api/gb28181/channels/{id}/records?start=&end= — 检索设备录像列表
POST /api/gb28181/channels/{id}/playback — 开始取回（body 含 start/end）
GET /api/gb28181/channels/{id}/playback — 取回进度
DELETE /api/gb28181/channels/{id}/playback — 停止
POST /api/gb28181/channels/{id}/playback/control — 倍速/拖动/暂停

PTZ 控制

PTZ 经 MANSCDP DeviceControl 下发。支持方向（含对角）、变倍（需 PTZType=2）、预置位/巡航（FICommand）。通道的 PTZType 来自目录报告（0=无、1=云台、2=云台+变倍）。

Web UI：LiveView 相机页 PTZ 面板（按住移动、松开停止、预置位调用/设置）。

curl -X POST http://localhost:9090/api/gb28181/channels/34020000001320000001/ptz \
  -H "Content-Type: application/json" \
  -H "Authorization: Basic base64(username:password)" \
  -d '{"direction": "up", "speed": 128}'

方向：up/down/left/right/up-left/up-right/down-left/down-right/zoom-in/zoom-out/stop。

API 参考

设备与通道

GET /api/gb28181/devices — 已注册设备（支持 ETag）
GET /api/gb28181/devices/{id}/channels — 设备通道列表
POST /api/gb28181/devices/{id}/catalog-refresh — 触发目录刷新（202）
GET /api/gb28181/devices/{id}/alarms — 报警环形缓存
GET /api/gb28181/devices/{id}/positions — 移动位置轨迹

媒体会话

POST /api/gb28181/channels/{id}/invite / bye — 手动拉流/停流
POST /api/gb28181/channels/{id}/ptz — PTZ 控制

按需抓拍与手动录像（GB/T 28181-2022）

POST /api/gb28181/channels/{id}/snapshot — 向设备下发 SnapShotCmd 按需抓拍（{"snap_num":1,"interval":0}）；设备把 JPEG 回传到公共回调端点 POST /api/gb28181/snapshot/upload?session=<SessionID>，帧保存至 snapshots/gb-<通道ID>/ 并触发 camera.snapshot 事件；会话在收到设备完成通知后关闭，超时未收到通知则判为失败
POST /api/gb28181/channels/{id}/record — 手动开始 / 停止录像（{"action":"start"} / {"action":"stop"}，对应 RecordCmd）

录像检索/回放（设备侧）

见上节

语音对讲

GET /api/cameras/{id}/gb28181/talk（WebSocket）、GET .../talk/status

错误响应

状态	场景
400	请求体缺失/畸形；不支持的 PTZ
404	通道不存在
409	设备离线
500	内部错误（MANSCDP 编码/发送失败）

故障排除

设备未注册

确认 sip_listen 监听（ss -ulnp | grep 5060）与防火墙放行 UDP 5060
核对设备端五要素：服务器 IP/端口 5060/服务器 ID（须与 server_id 完全一致）/域（realm）/密码
看日志：journalctl -u mibee-nvr -f | grep -i gb28181 —— REGISTER auth failed = 密码不匹配；not in allowlist = 白名单
改过 NVR 密码后：设备下一次重注册（≤1 个注册周期）会 403 掉线，设备端同步修改后自动恢复，无需重新入册

视频黑屏 / 无流

检查 port_range 未耗尽、防火墙放行该 UDP 段
NAT 场景切换 media_transport: tcp-passive
TCP 组帧报错时依次尝试 tcp_framing: rfc4571 / 0x24 / auto
编码：H.264/H.265 自动探测，无需配置

花屏 / 马赛克（图像下半截模糊有码）

典型症状：画面某区域（常见下半屏）出现马赛克/色块，数秒后随下一个关键帧恢复，周而复始。根因是 UDP 媒体丢帧（IDR 突发包触发丢包 → P 帧参考链断裂，#460 实测丢帧率可达 16%）：

确认 media_transport 为默认的 tcp-passive（若曾被改为 udp 请改回）
已是 TCP 仍花屏 → 检查 tcp_framing（依次尝试 rfc4571 / 0x24 / auto）
服务器端可对照接收日志中的 gap_skipped / AU ended mid-PES 计数定位丢包位置

音频无声

确认相机 音频开关 已开启（audio_enabled，默认关）
看日志 codec inferred —— 无 PSM 设备会自动判定编解码；若始终无此日志且无音轨，抓包确认设备确实把音频复用进了 PS 流
设备端推荐做法见"音频"节；无 PSM 也能出声（自动兜底），但其它平台（ZLMediaKit 等）会丢，建议设备侧补 PSM 声明

会话周期性回收重邀

日志出现 recycling stale session reason=no keyframe 且录像每隔约一分多钟有空窗：设备关键帧间隔（GOP）超过 NVR 的 75 秒看门狗。属正常自愈行为（重邀强制出新 IDR），但建议把设备 GOP 收敛到 2-4 秒。

REGISTER 源端口轮换

部分 SIP 栈每个 REGISTER 换源端口。NVR 仅按 IP 判断地址变化，端口轮换不会回收会话，无需处理。

心跳超时掉线

设备心跳间隔与 NVR heartbeat_interval（默认 60s）不匹配时调整任一侧。

字符集乱码（GBK vs UTF-8）

MANSCDP 编解码器自动处理：剥离 XML 声明、UTF-8 校验、GB18030/GBK 回退。仍乱码时检查设备端编码设置。

时钟同步

设备因时钟漂移鉴权异常或录像检索时间不对时：NVR 自动应答设备的 TimeSync 查询；两侧建议均同步 NTP。

限制与已知问题

设备自注册伪通道：NVR 重启后，多通道目录设备会短暂出现一台"设备自身通道"的相机（不推流）。已知问题，重启后手动归档即可，跟踪于 #352
对讲真机覆盖：语音对讲目前经模拟器 E2E 验证，真机回环验证跟踪于 #353
TCP 0x24 组帧：非标准扩展（GB/T 28181-2016/2022 指定 RFC4571），混合部署用 auto
多级级联 / GB35114：未实现，按需评估（#341）
报警联动点播：报警事件已进总线，联动自动拉流跟踪于 #355

安全考虑

鉴权：务必设置 password（留空 = 任何可达设备都能注册）。配合 allowed_device_ids 白名单双层防护
传输：SIP/RTP 为明文（GB35114 国密/TLS 未实现）。公网部署必须用防火墙/VPN 收敛暴露面，勿直接暴露 5060 与端口池
端口池：默认 51 路，按并发需求扩展（RPi 3B 建议 <200）
